Prezentare generală a NeoDen ND1
Marca și modelul: NeoDen ND1
Domenii de aplicare: linii de producție SMT de-înaltă precizie pentru echipamente medicale, electronice auto, iluminare cu LED și multe altele.
Avantaje principale: Dispunând de un cap de imprimare cu motor liniar în buclă închisă, oferă o repetabilitate ultra-de calibrare a imaginii de ± 10,0 microni (@ 6 σ, Cp mai mic sau egal cu 2,0), ceea ce îl face alegerea ideală pentru a obține o producție SMT de înaltă-calitate, foarte stabilă.
Repere și specificații tehnice
Precizie și repetabilitate excepționale de imprimare
- Calibrare de-înaltă precizie:Repetabilitate de calibrare a imaginii atinge o precizie ridicată, atingând ± 10,0 microni (@ 6 σ, Cp mai mare sau egal cu 2,0).
- Imprimare stabilă:Repetabilitatea imprimării atinge ± 20 microni (@ 6 σ, Cp mai mare sau egal cu 2,0).

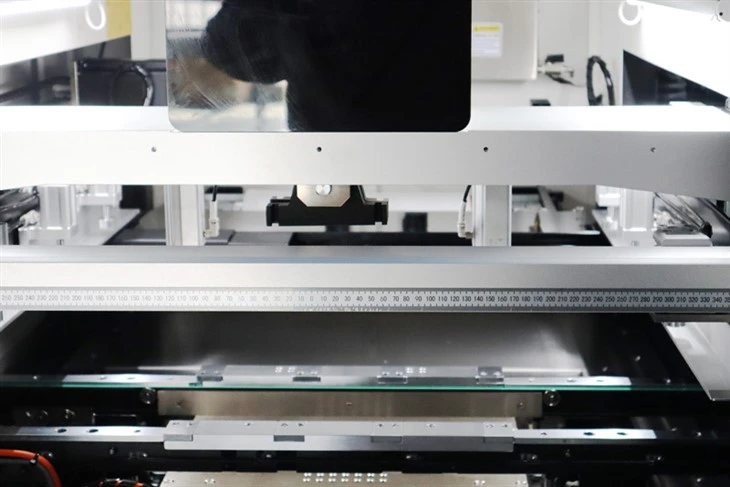

- Cap de imprimare avansat:Utilizează un cap de imprimare condus de un motor liniar cu buclă închisă-buclă închisă-pentru a asigura o mișcare precisă și stabilă.
Capabilitati robuste de manipulare PCB
- Max. Dimensiunea plăcii:Suportă plăci de până la 450 mm x 350 mm.
- Gamă largă de grosimi:Prelucrează PCB-uri cu grosimea de la 0,4 mm până la 6 mm.
- Transport{0}}de mare viteză:Viteza de transport ajunge până la 1500 mm/sec.
- Direcție flexibilă a transportorului:Acceptă mai multe orientări ale benzilor transportoare-stânga-la-dreapta-la-stânga, stânga-la-stânga, dreapta-la-dreapta-pentru a se adapta la diverse aspecte ale liniilor de producție.
Funcționare flexibilă și personalizabilă
Configurație versatilă a racletei:Alegeți între raclete din oțel sau cauciuc cu unghiuri selectabile de 45º / 55º / 60º în funcție de cerințele de imprimare.
Material lamei:Lame de 0,25 mm grosime cu strat de carbon-ca diamant.
Parametri de imprimare ajustabili: Presiunea de imprimare reglabilă de la 0,5 kg la 10 kg, viteza de imprimare de până la 0-200 mm/sec.
Opțiuni multiple de prindere și suport
- Mod de prindere:Presiune laterală elastică reglabilă-software.
- Suporturi optionale:Alegeți dintre camera de vid-inferioară completă, aspirator de jos localizat în mai multe-puncte sau cleme de blocare-de margini.
- Metoda de suport:Știfturi magnetice standard, dispozitive opționale Grid-Lok specializate.
Mediu de operare stabil și de încredere
- Funcționare stabilă:Durata ciclului depășește 7 secunde.
- Dimensiuni și greutate echipament:Dimensiuni exterioare L 1140 mm x l 1450 mm x H 1480 mm, greutatea mașinii 1000 KG, asigurând stabilitate operațională.
- Controlul mediului:Temperatura de functionare recomandata 23±3 ºC, umiditate relativa 45 ~ 70% RH4.
Parametrul NeoDen ND1
| Parametrii PCB | Dimensiune PCB:450 × 350 mm (maximum) |
| Rata maximă de transfer:1500 mm/s (Max) | |
| Grosimea PCB:0.4 - 6 mm | |
| Parametrii de imprimare | Cap de imprimare: motor liniar-în buclă închisă |
| Dimensiunea cadrului șablonului:370 × 470 mm ~ 737 × 737 mm | |
| Presiune de imprimare:0,5-10 kg | |
| Parametri de performanță | Repetabilitate de calibrare a imaginii:±10,0 μm (@ 6 σ, Cp Mai mare sau egal cu 2,0) |
| Repetabilitate tipărire:±20 μm (@ 6 σ, Cp Mai mare sau egal cu 2,0) | |
| Durata ciclului:＜ 7s | |
| Informații despre echipamente | Dimensiune:L 1140 × L 1450 × H 1480 mm |
| Greutate netă:1000 kg |
Video cu imprimanta de lipit NeoDen ND1
Informații Comerciale
MOQ: 1 buc
Detalii de ambalare: Ambalaj ladă din lemn
Timp de livrare: 20 - 25 zile
